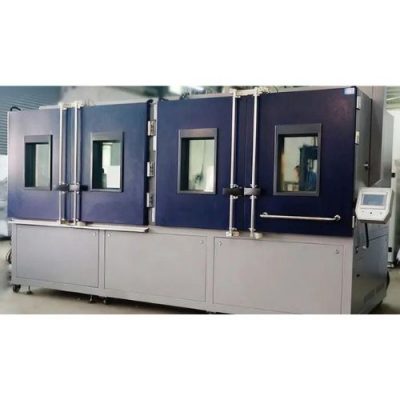

Buồng thử nghiệm sốc nhiệt HUD-E703
Hãng : HUDA TECHNOLOGY – CHINA
Giới thiệu sản phẩm
Buồng thử nghiệm sốc nhiêt HUD-E703 được sử dụng để kiểm tra mức độ chịu lực của cấu trúc vật liệu và vật liệu composite trong môi trường nhiệt độ cao và nhiệt độ cực thấp tức thì và liên tục, trong thời gian ngắn nhất để kiểm tra sự giãn nở và co lại nhiệt của nó do thay đổi hóa học hoặc vật lý làm hại.
Đặc trưng HUD-E703
- Thiết kế hoàn hoàn hảo và dễ vận hành.
- Bộ điều khiển nhiệt độ máy vi tính LCD tiếng Anh nhập khẩu, với dung lượng bộ nhớ cao, có thể lưu 100 chương trình, tối đa 9999 chu kỳ, mỗi chu kỳ thời gian tối đa 999 giờ.
- Cấu trúc hai buồng, buồng nhiệt độ cao và buồng nhiệt độ thấp, điều khiển tự động, điều chỉnh thời gian và chuyển đổi.
- Chức năng báo động bảo vệ hoàn hảo : ngắn mạch, rò rỉ, bảo vệ quá nhiệt buồng làm việc; quá áp máy nén, quá tải, thiếu nước…
Buồng nhiệt độ cao
- Bao gồm ba phần : gia nhiệt, quạt gió và van ống dẫn khí
- Quạt gió luân chuyển không khí nóng qua phần gia nhiệt theo chu kỳ
- Giỏ có sản phẩm thử nghiệm hướng đến phạm vi nhiệt độ cao khi thực hiện thử nghiệm tác động ở nhiệt độ cao.
Buồng nhiệt độ thấp
- Bao gồm bốn phần : thiết bị bay hơi, bộ lưu trữ năng lượng, quạt gió và van ống dẫn khí
- Quạt gió quay theo chu kỳ không khí lạnh qua thiết bị bay hơi và bộ lưu trữ năng lượng.
- Giỏ có sản phẩm thử nghiệm hướng đến phạm vi nhiệt độ thấp khi thực hiện thử nghiệm tác động ở nhiệt độ thấp.
Thiết bị dẫn động
- Xy lanh khí nén : dẫn động giỏ chứa sản phẩm thử nghiệm đến buồng nhiệt độ cao và thấp
- Máy nén khí : cung cấp khí nén dẫn động (do người mua cung cấp)

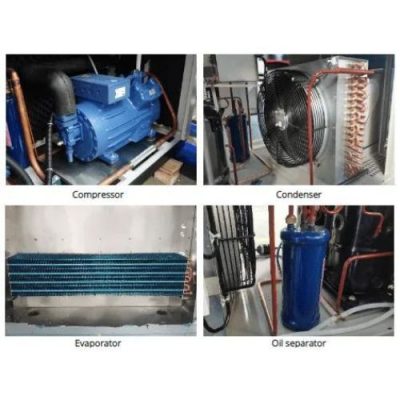

Thiết bị làm lạnh
- Hệ thống làm mát : hệ thống vòng lặp làm lạnh hiệu quả
- Chất làm lạnh : chất làm lạnh bảo vệ môi trường R23/R404A
- Bộ ngưng tụ : bộ trao đổi nhiệt dạng tấm hàn bằng thép không gỉ

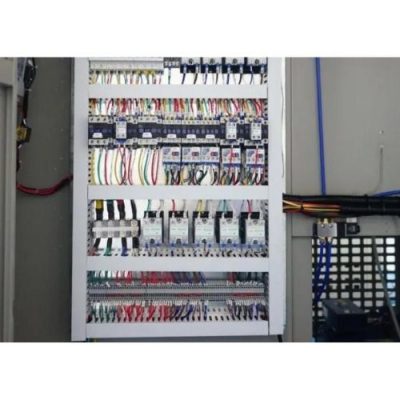

Bộ điều khiển
- Giao diện vận hành : Bộ điều khiển PLC, màn hình cảm ứng
- Dung lượng bộ nhớ chương trình : 100 nhóm
- Khoảng cài đặt : Thời gian : 1 phút ~ 99 giờ 59 phút; chu kỳ : 1 ~ 9999
- Độ phân giải nhiệt độ : 0.01℃
- Đầu vào : cặp nhiệt điện T
- Phương pháp điều khiển : điều khiển tính toán tự động PID
Chức năng bổ sung

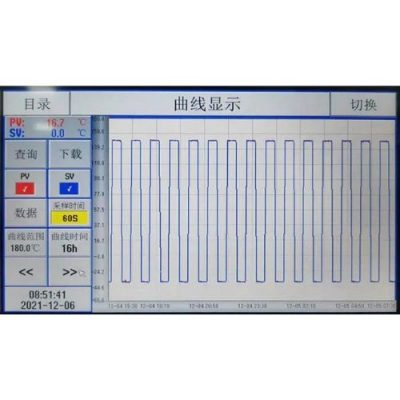

- Hẹn giờ, bảo vệ quá nhiệt và mất điện, báo động, ghi lại đường cong kiểm tra, dừng khẩn cấp, hiển thị thời gian kiểm tra
- Cấu hình tiêu chuẩn : đèn báo của buồng thử nghiệm, đồng hồ đo thời gian, lỗ thử nghiệm để định tuyến dây, bánh xe 6 chiếc, bánh xe điều chỉnh 4 chiếc.
Thiết bị an toàn
- Bảo vệ quá tải điện
- Bảo vệ rò rỉ
- Bảo vệ quá tải mạch điều khiển
- Bảo vệ ngắn mạch
- Bảo vệ quá tải máy nén
- Bảo vệ nối đất
- Bảo vệ quá nhiệt
Thông số kỹ thuật buồng thử nghiệm sốc nhiệt HUD-E703
| Item |
Thông số kỹ thuật |
||||
| Model | HUD-E703-50 | HUD-E703-100 | HUD-E703-150 | HUD-E703-200 | HUD-E703-300 |
| Phương pháp kiểm tra |
Vận hành bằng khí nén, 2 hoặc 3 vùng |
||||

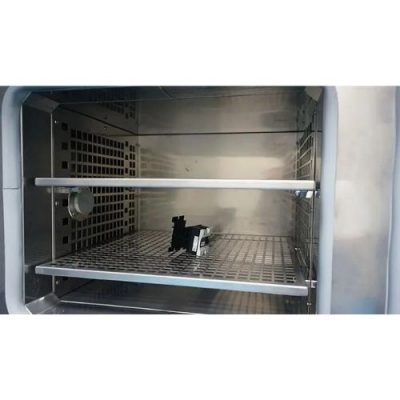

| Kích thước bên trong rổ (WxDxH) | 350 x 400 x 350 mm (50L) | 500 x 450 x 450 mm (100L) | 550 x 450 x 550 mm (150L) | 650 x 450 x 670 mm (200L) | 800 x 450 x 820 mm (300L) |
| Kích thước bên ngoài buồng (WxDxH) | 1230 x 1830 x 1270 mm | 1380 x 1980 x 1370 mm | 1420 x 2000 x 400 mm | 1530 x 1980 x 1590 mm | 1680 x 1980 x 1735 mm |
| High phạm vi làm lạnh sơ bộ buồng nhiệt độ cao |
Ambient to +160℃,<35min
|
||||
| Phạm vi làm lạnh sơ bộ buồng nhiệt độ thấp |
Ambient to -50℃,< 70 min
|
||||
| Nhiêt độ kiểm tra | -40 to +150℃ | ||||
| Độ lệch nhiêt độ | 3~5℃ | ||||
| Lifting switch time | ≤10 seconds | ||||
| Test duration | >30mins in high temperature chamber / low temperature chamber | ||||
| Test hole for cable routing | Diameter 50mm on the left of chamber attach a silicone plug | ||||
| Vật liệu bên ngoài buồng | Thép sơn tĩnh điện chất lượng cao, chống gỉ. | ||||
| Vật liệu bên trong buồng | Thép không gỉ SUS#304 | ||||
| Vật liệu cách nhiệt | Sợi thủy tinh siêu mịn chất lượng cao | ||||
| Chất làm lạnh | R404A / R23 | ||||
| Phương pháp làm lạnh | Water cooling | ||||
| Nguồn cung cấp | 3 pha, 380V, 50Hz | ||||
