Máy đo độ nhớt cone plate TR-100E

Hãng : TOKI SANGYO – NHẬT



Giới thiệu về máy đo độ nhớt cone plate TR-100E

• Máy đo độ nhớt cone plate TR-100E với vận tốc cắt và ứng suất cắt có thể được tính toán theo lý thuyết nên có thể phân tích lưu biến chất lỏng phi Newton.
• Ngoài ra, máy đo độ nhớt cone plate TR-100E được trang bị cơ chế khóa tự động để bảo vệ trục nên ngay cả những người lần đầu sử dụng máy đo độ nhớt cũng có thể yên tâm thực hiện các phép đo.

Đặc trưng

• Cơ chế khóa tự động.
• Cung cấp điện cơ chế khóa liên động.
• Được trang bị bảng điều khiển cảm ứng
• Tương thích dữ liệu

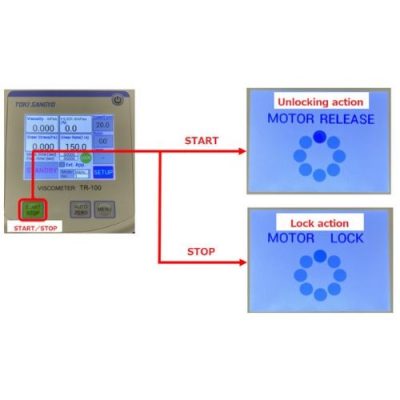

Cơ chế khóa tự động.



Cung cấp điện cơ chế khóa liên động.

Ngay cả khi tắt công tắc nguồn trong khi vận hành, nguồn điện sẽ không bị tắt cho đến khi các vòng bi được khóa hoàn toàn.

Trong trường hợp mất điện hoặc mất kết nối, vui lòng đợi cho đến khi có điện trở lại. Sau khi khôi phục, khi bật nguồn, thao tác khóa được thực hiện tự động.



Bảng điều khiển cảm ứng

Được trang bị bảng điều khiển cảm ứng màu tinh thể lỏng 3,5 inch, màn hình dễ nhìn cải thiện khả năng vận hành.

Nguyên lý hoạt động máy đo độ nhớt cone plate TR-100E





Vòng quay của động cơ được truyền tới roto thông qua lò xo xoắn ốc và mô men xoắn tác động lên roto quay trong chất lỏng được đo.

Lò xo xoắn ốc quay trong khi bị xoắn một góc tỷ lệ với độ lớn của mômen xoắn này. Và tương đương vói 1 góc.

Một bộ cảm quang được cung cấp cho mỗi khe đĩa sẽ đọc góc xoắn này, chuyển đổi nó thành độ nhớt và hiển thị nó.

Tương thích dữ liệu

Máy đo độ nhớt TR-100E tuân thủ các tiêu chuẩn JIS và ISO, đồng thời dữ liệu đo được tương thích với các máy đo độ nhớt khác của chúng tôi.



Tùy chọn thêm cone rotor

• Có sẵn nhiều tùy chọn cone rotor khác nhau tùy thuộc vào giá trị độ nhớt của mẫu cần đo.
• Trái ngược với cone rotor 1°34′ x R24 đạt tiêu chuẩn, cone 3° dùng để đo các mẫu có độ nhớt cao hơn và cone 0.8° dùng để đo các mẫu có độ nhớt thấp hơn.
• Ngoài ra, do một số “cone 3°” có đường kính nhỏ, độ nhớt càng cao thì đường kính của cone rotor được chọn càng nhỏ.



Cảm biến nhiệt độ

Bằng cách sử dụng cảm biến nhiệt độ tùy chọn với TR-100E, có thể đo nhiệt độ của mẫu trong cốc chính xác hơn.

Giới thiệu về kiểm soát nhiệt độ mẫu

Vì nhớt kế dạng hình cone đo độ nhớt của một lượng nhỏ mẫu, nên điều cần thiết là phải kiểm soát nhiệt độ của mẫu. Toki Sangyo cung cấp hai loại hệ thống kiểm soát nhiệt độ.



Bể điều nhiệt toàn hoàn

Đây là bể chứa nước có nhiệt độ không đổi kiểu tuần hoàn với một máy bơm tuần hoàn bên ngoài cung cấp nước có nhiệt độ không đổi.

Nối đường ống dẫn với cốc đựng mẫu để giữ nhiệt độ mẫu không đổi.



PC-100 (bộ điều khiển nhiệt độ)

Bằng cách sử dụng phần tử Peltier, có thể kiểm soát nhiệt độ với tốc độ và độ chính xác cao hơn so với bể điều nhiệt thông thường.

Biểu đồ Visco

• Phần mềm này nhập dữ liệu độ nhớt vào máy tính.
• Biểu đồ trong thời gian thực
• Bằng cách vẽ đồ thị trong thời gian thực, các đặc điểm của mẫu có thể được trực quan hóa và dễ dàng đánh giá.
• Ngoài ra, chức năng phân tích đơn giản có thể tính toán “diện tích vòng trễ” và “chỉ số độ nhớt phi Newton”.
• Dữ liệu độ nhớt và dữ liệu nhiệt độ có thể được in bằng cách kết nối một máy in tùy chọn.
